ਢਾਂਚਾ ਰੰਗ ਇੱਕ ਰੰਗ ਹੈ ਜੋ ਪ੍ਰਕਾਸ਼ ਅਤੇ ਮਾਈਕ੍ਰੋ-ਨੈਨੋ ਬਣਤਰ ਦੇ ਆਪਸੀ ਤਾਲਮੇਲ ਦੁਆਰਾ ਬਣਾਇਆ ਗਿਆ ਹੈ, ਉੱਚ ਚਮਕ, ਉੱਚ ਸੰਤ੍ਰਿਪਤਾ ਅਤੇ ਹੋਰ ਵਿਸ਼ੇਸ਼ਤਾਵਾਂ ਦੇ ਨਾਲ, ਜੇਕਰ ਢਾਂਚੇ ਦੇ ਰੰਗ ਦੇ ਨਿਰਮਾਣ ਦੇ ਮਾਈਕ੍ਰੋਸਟ੍ਰਕਚਰ ਨੂੰ ਨਸ਼ਟ ਨਾ ਕੀਤਾ ਜਾਵੇ, ਤਾਂ ਬਣਤਰ ਦਾ ਰੰਗ ਕਦੇ ਵੀ ਫਿੱਕਾ ਨਹੀਂ ਹੋਵੇਗਾ। ਸਟ੍ਰਕਚਰਲ ਕਲਰ ਰੈਂਡਰਿੰਗ ਵਿਧੀ ਦੁਆਰਾ ਢਾਂਚਾਗਤ ਰੰਗ ਪੇਸ਼ਕਾਰੀ ਦੇ ਫਾਈਬਰ ਅਤੇ ਫੈਬਰਿਕ ਨੂੰ ਵਿਕਸਤ ਕਰਨ ਲਈ ਰਵਾਇਤੀ ਛਪਾਈ ਅਤੇ ਰੰਗਾਈ ਦੁਆਰਾ ਹੋਣ ਵਾਲੇ ਪ੍ਰਦੂਸ਼ਣ ਨੂੰ ਘਟਾਉਣ ਲਈ ਇਹ ਬਹੁਤ ਮਹੱਤਵਪੂਰਨ ਹੈ।

ਹਾਲ ਹੀ ਵਿੱਚ, ਈਸਟ ਚਾਈਨਾ ਸਧਾਰਣ ਯੂਨੀਵਰਸਿਟੀ ਦੀ ਇੱਕ ਖੋਜ ਟੀਮ ਨੇ ਹਰੇਕ ਵਿੱਚ ਕੋਲੋਇਡਲ ਫੋਟੋਨਿਕ ਕ੍ਰਿਸਟਲ (ਪੀਸੀ) ਨੂੰ ਸਹੀ ਢੰਗ ਨਾਲ ਇਕੱਠਾ ਕਰਨ ਲਈ ਇੱਕ ਸਪਰੇਅ ਕੋਟਿੰਗ ਪ੍ਰਕਿਰਿਆ ਦੀ ਵਰਤੋਂ ਕੀਤੀ। ਯਾਰਨ ਦੀ ਇੱਕ ਪੋਲਿਸਟਰ (PET) ਫੈਬਰਿਕ. PC/PET ਫੈਬਰਿਕ ਵਿੱਚ ਇੱਕ ਸੰਤ੍ਰਿਪਤ ਅਤੇ ਟਿਕਾਊ ਰੰਗ, ਚੰਗੀ ਕੋਮਲਤਾ ਅਤੇ ਉੱਚ ਪਾਰਦਰਸ਼ੀਤਾ ਹੈ।

ਖੋਜਕਰਤਾਵਾਂ ਨੇ ਦੋ-ਪੜਾਵੀ ਛਿੜਕਾਅ ਦੀ ਪ੍ਰਕਿਰਿਆ ਵਿਕਸਿਤ ਕੀਤੀ। ਪੀ.ਈ.ਟੀ. ਫੈਬਰਿਕ ਨੂੰ ਧਾਗੇ ਦੇ ਵਿਚਕਾਰ ਵੱਡੀ ਚੀਰ ਅਤੇ ਫਾਈਬਰਾਂ ਦੇ ਵਿਚਕਾਰ ਛੋਟੇ ਪਾੜੇ ਦੇ ਨਾਲ ਲੜੀਵਾਰ ਪੋਰਸ ਬਣਤਰ ਵਜੋਂ ਦੇਖਿਆ ਜਾ ਸਕਦਾ ਹੈ। SiO2 ਦੇ ਕੋਲੋਇਡਲ ਘੋਲ ਦੇ ਪਹਿਲੇ ਛਿੜਕਾਅ 'ਤੇ, ਪੀਈਟੀ ਫੈਬਰਿਕ ਦੀ ਸਤ੍ਹਾ 'ਤੇ ਇੱਕ ਪਤਲੀ ਤਰਲ ਫਿਲਮ ਤੇਜ਼ੀ ਨਾਲ ਬਣ ਜਾਂਦੀ ਹੈ, ਅਤੇ ਫਿਰ ਕੋਲੋਇਡਲ ਘੋਲ ਦੀ ਸੀਮਤ ਮਾਤਰਾ ਪੂਰੀ ਤਰ੍ਹਾਂ ਕੇਸ਼ਿਕਾ ਬਲ ਦੁਆਰਾ ਪੋਰਸ ਧਾਗੇ ਵਿੱਚ ਲੀਨ ਹੋ ਜਾਂਦੀ ਹੈ। ਜਿਵੇਂ ਕਿ ਘੋਲਨ ਵਾਲਾ ਹੀਟਿੰਗ ਦੌਰਾਨ ਵਾਸ਼ਪੀਕਰਨ ਹੋ ਜਾਂਦਾ ਹੈ, ਕਣ ਸਵੈਚਲਿਤ ਤੌਰ 'ਤੇ ਤਰਲ ਕੋਲੋਇਡਲ ਪੀਸੀ ਬਣਾਉਂਦੇ ਹਨ, ਜੋ ਫਿਰ ਫਾਈਬਰਾਂ ਦੇ ਵਿਚਕਾਰ ਸਥਿਤ ਠੋਸ ਪੀਸੀ ਵਿੱਚ ਬਦਲ ਜਾਂਦਾ ਹੈ। ਬਾਅਦ ਵਿੱਚ PA ਬਾਈਂਡਰ ਦੇ ਛਿੜਕਾਅ ਵਿੱਚ, PA ਨੈਨੋ ਕਣਾਂ ਨੂੰ ਵੀ ਉਸੇ ਕੇਸ਼ਿਕਾ ਪਰਸਪਰ ਕ੍ਰਿਆ ਦੇ ਕਾਰਨ SiO2 ਕਣਾਂ ਨਾਲ ਭਰੇ PET ਧਾਗੇ ਦੀ ਸਤ੍ਹਾ 'ਤੇ ਭਰਪੂਰ ਕੀਤਾ ਗਿਆ ਸੀ। ਜਦੋਂ ਨਮੂਨੇ ਨੂੰ ਵਿਟ੍ਰੀਫਿਕੇਸ਼ਨ ਟ੍ਰਾਂਜਿਸ਼ਨ ਤਾਪਮਾਨ ਤੋਂ ਉੱਪਰ ਗਰਮ ਕੀਤਾ ਗਿਆ ਅਤੇ ਫਿਰ ਕਮਰੇ ਦੇ ਤਾਪਮਾਨ 'ਤੇ ਠੰਡਾ ਕੀਤਾ ਗਿਆ, ਤਾਂ PA ਨੈਨੋਪਾਰਟਿਕਲ ਪੀਸੀ ਬਣਤਰ ਅਤੇ ਪੀਈਟੀ ਧਾਗੇ ਨੂੰ ਪਿਘਲਾ, ਠੋਸ ਅਤੇ ਕੋਟ ਕੀਤਾ ਗਿਆ, ਨਤੀਜੇ ਵਜੋਂ ਇੱਕ ਰੰਗੀਨ PC/PET ਫੈਬਰਿਕ ਬਣ ਗਿਆ।

ਇਹ ਸਾਬਤ ਹੋ ਗਿਆ ਹੈ ਕਿ ਛਿੜਕਾਅ ਦੀ ਪ੍ਰਕਿਰਿਆ ਇਕਸਾਰ ਰੰਗ ਦੀ ਬਣਤਰ, ਸੰਤ੍ਰਿਪਤ ਅਤੇ ਵਿਭਿੰਨ ਫੈਬਰਿਕ ਦੇ ਨਾਲ ਪੀਸੀ/ਪੀਈਟੀ ਫੈਬਰਿਕ ਪੈਦਾ ਕਰ ਸਕਦੀ ਹੈ। ਜਦੋਂ ਪ੍ਰਕਾਸ਼ ਦਾ ਘਟਨਾ ਕੋਣ ਅਤੇ ਪ੍ਰਤੀਬਿੰਬ ਕੋਣ 0° ਤੋਂ 30°, 45° ਅਤੇ 60° ਵਿੱਚ ਬਦਲ ਜਾਂਦਾ ਹੈ, ਤਾਂ ਲਾਲ PC-ਸੰਸ਼ੋਧਿਤ ਫੈਬਰਿਕ ਦੀ ਪ੍ਰਤੀਬਿੰਬ ਤਰੰਗ ਲੰਬਾਈ 650 nm ਤੋਂ 605 nm, 555nm ਅਤੇ 503nm ਤੱਕ ਬਦਲ ਜਾਂਦੀ ਹੈ।

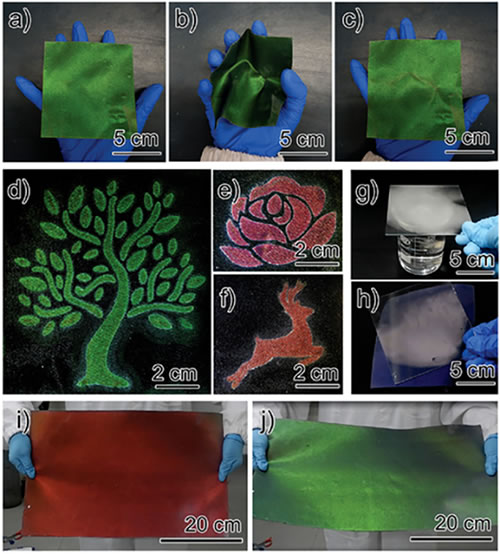

ਟਿਕਾਊਤਾ ਟੈਸਟਾਂ ਦੇ ਨਤੀਜਿਆਂ ਨੇ ਦਿਖਾਇਆ ਕਿ ਜਦੋਂ ਕੱਪੜੇ ਧੋਣ ਜਾਂ ਵਾਸ਼ਿੰਗ ਮਸ਼ੀਨ ਵਿੱਚ ਧੋਤੇ ਜਾਂਦੇ ਸਨ ਤਾਂ ਰੰਗ ਇੱਕੋ ਜਿਹਾ ਰਹਿੰਦਾ ਸੀ। ਜਦੋਂ ਪੀਸੀ-ਸੰਸ਼ੋਧਿਤ ਫੈਬਰਿਕ ਨੂੰ ਵਧੇਰੇ ਹਮਲਾਵਰ ਕਾਰਵਾਈਆਂ ਦੇ ਅਧੀਨ ਕੀਤਾ ਜਾਂਦਾ ਹੈ, ਜਿਵੇਂ ਕਿ ਸਕ੍ਰਬਿੰਗ ਅਤੇ ਅਲਟਰਾਸੋਨਿਕ ਇਲਾਜ, ਬਣਤਰ ਬਰਕਰਾਰ ਰਹਿੰਦੀ ਹੈ। ਮਾਸਕ ਦੀ ਮਦਦ ਨਾਲ ਫੈਬਰਿਕ 'ਤੇ ਰੁੱਖਾਂ, ਫੁੱਲਾਂ ਅਤੇ ਹਿਰਨ ਦੇ ਪੀਸੀ ਪੈਟਰਨ ਆਸਾਨੀ ਨਾਲ ਬਣਾਏ ਜਾ ਸਕਦੇ ਹਨ।

ਸੰਬੰਧਿਤ ਖੋਜ "ਪੌਲੀਏਸਟਰ ਯਾਰਨਜ਼ ਦੇ ਅੰਦਰ ਉੱਚੇ ਕ੍ਰਿਸਟਲਿਨ ਕੋਲੋਇਡਲ ਫੋਟੋਨਿਕ ਕ੍ਰਿਸਟਲਾਂ ਦੀ ਸਟੀਕ ਅਸੈਂਬਲੀ: ਪ੍ਰੈੱਸਡ ਸਟ੍ਰਕਚਰਲ ਰੰਗਾਂ ਦੇ ਨਾਲ ਸਾਹ ਲੈਣ ਯੋਗ ਅਤੇ ਟਿਕਾਊ ਫੈਬਰਿਕਸ ਲਈ ਇੱਕ ਸਪਰੇਅ ਕੋਟਿੰਗ ਸੰਸਲੇਸ਼ਣ" 'ਤੇ ਅਧਾਰਤ ਹੈ, ਐਡਵਾਂਸਡ ਫੰਕਸ਼ਨਲ ਸਮੱਗਰੀ ਵਿੱਚ ਪ੍ਰਕਾਸ਼ਿਤ ਕੀਤਾ ਗਿਆ ਸੀ।

(ਸਰੋਤ: ਪੋਲੀਮਰ ਸਾਇੰਸ ਵਿੱਚ ਫਰੰਟੀਅਰਜ਼)
